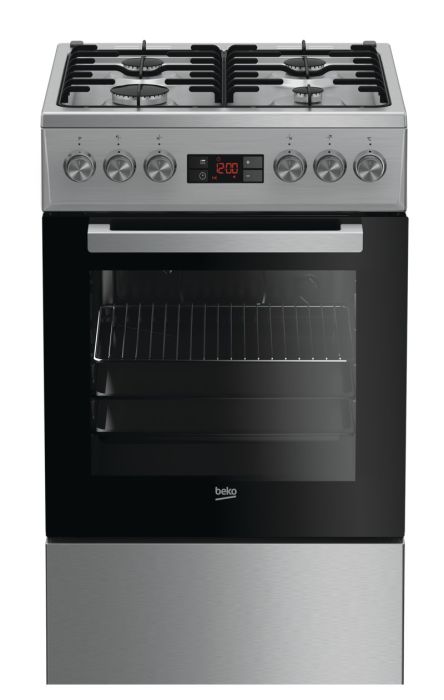

FSM52310DX GEMENGD FORNUIS INOX

Artikelnr: 115803
Referentienr: FSM52310DX
Vergelijk

Productomschrijving

50x60cm multi functie oven inox
Meer informatie
Gewicht (Kg) 49.2
Hoogte met verpakking 97
Breedte met verpakking 56
Diepte met verpakking 70
Gewicht VPE (Kg) 52.7
ArtRef FSM52310DX
AsogemID 115803
MPN 7786988607
Merk BEKO
Soort Fornuis gemengd gasbranders/elektrische oven
ArtEAN 8690842123405
EXPLODED VIEWS
ONDERDELEN
Onderdeelnr Nr Omschrijving Prijscode Aantal Alternatief onderdeel
4490910187 1 GLASS TOP LID GROUP. 22 1 Meer info
250300013 2 HINGE HOUSING LEFT 4 1 Meer info
242100038 4 GLASS TOP LID HINGE SPRING GROUP-RIGHT. 6 1 Meer info
255300019 7 GLASS TOP LID STOPPER. 5 2 Meer info
418315347 9 DECORATIVE CONTROL PANEL. 18 1 Meer info
250316241 10 HOB KNOB-PAN BLACK 8 4 Meer info
415300027 11 PROTECTION SHEET 16 1 Meer info
218300882 12 SIDE WALL 18 2 Meer info
250300010 14 OVEN FOOT GROUP 1 4 Meer info
415300035 15 BOTTOM SHEET 50X60TUNA 15 1 Meer info
166900015 19 TERMINAL BOX 7 1 Meer info
166900158 19 TERMINAL BLOCK 8 0 Meer info
419321006 20 OVEN BODY 50X60 26 1 Meer info
491300003 21 BODY GLASS WOOL- 55 Lt OVEN 16 1 Meer info
491300006 22 GLASS WOOL_ REAR 8 1 Meer info
415300083 23 TURBO MOTOR CONNECTION SHEET 8 1 Meer info
210301844 24 ELECTRICAL FLUE GROUP 8 1 Meer info
440100030 27 GRILL SHELF 12 1 Meer info
419300096 28 STANDART TRAY 16 2 Meer info
455300001 29 MAIN OVEN O SEAL 55LT 12 1 Meer info
489300004 36 COUNTER WEIGHT 12 1 Meer info
415300038 39 OVEN CAVITY BOTTOM SHEET TUNA 12 1 Meer info
490300020 40 FRONT DOOR INNER GLASS - 55 Lt OVEN 19 1 Meer info
410300592 41 TOP COVER DECOR GR 8 1 Meer info
410300097 45 HINGE GROUP 13 2 Meer info
458100107 47 HANDLE-WHITE-BTB1-417-BEKO 18 1 Meer info
417300001 48 AUTSIDE SHEET OF DRAWER- stainless 16 1 Meer info
119100057 58 PAN ADAPTOR. 5 1 Meer info
268900061 62 SPARK PLUG 600 MM 5 2 Meer info
268900062 62 SPARK PLUG 380 MM 5 2 Meer info
410300048 67 MAIN GAS PIPE 16 1 Meer info
242900003 68 SPARK PLUG CLIPS 2 4 Meer info
110241310 70 SPARKING PLUG+IGNITOR GR 4 OUTLETS 15 1 Meer info
268100065 70 GAS IGNITOR. 12 1 Meer info
415920131 71 IGNITION FIXING SHEET 4 1 Meer info
255100012 72 NOZZLE SEAL 1 2 Meer info
255440112 72 FRONT DOOR STOPER PLASTIC 1 2 Meer info
133900003 81 RUBBER HOLDER REF 1052LPG 5 1 Meer info
133900001 82 1_2 PLUG 4 1 Meer info
242100036 89 THERMOSTAT CLIPS. 1 1 Meer info
263900053 93 7 POSITIONS COMMUTATOR MULTI- LEFT SIDE 15 1 Meer info
267440186 96 GOOD TIMER GR 25 1 Meer info
419300054 97 FAN PROTECTING SHEET_CATALYTIC 12 1 Meer info
262900067 98 CIRCULAR HEATING ELEMENT. 16 1 Meer info
264440148 101 OVEN CIRCULATION BLOWER-220V-240V 18 1 Meer info
462300001 106 OVEN BOTTOM RESISTANCE 16 1 Meer info
462300002 107 OVEN TOP RESISTANCE 19 1 Meer info
415300039 108 BOTTOM RESISTANCE SUPPORT SHEET 11 1 Meer info
260305132 118 SERVICE CABLE GROUP. 19 1 Meer info
161951005 119 SUPPLY CORD 11 1 Meer info
255900028 124 BURNER NOZZLE SEAL 1 KW - 0690 1 1 Meer info
255900029 124 BURNER NOZZLE SEAL 2 KW - 0690 2 2 Meer info
255900030 124 BURNER NOZZLE SEAL 3 KW - 0690 3 1 Meer info
458300032 131 BURNER PLASTE BLADE PROTECTIING PLASTIC 7 1 Meer info
173100022 140 KNOB PROTECTING SHEET CLIP WASHER 2 2 Meer info
250910071 144 DRAWER ROLLER. 1 4 Meer info
210300046 145 DRAWER RAIL GROUP ? RIGHT ? BARFS 6 1 Meer info
210300047 145 DRAWER RAIL GROUP ? LEFT ? BARFS 6 1 Meer info
418100094 148 WARMER DRAWER.. 17 1 Meer info
230100043 155 TERMOCOUPLE_SHORT_350mm 9 2 Meer info
230100044 155 TERMOCOUPLE_SHORT_350mm 10 2 Meer info
415100017 165 Q 16 TAP CONNECTING PIPE CLIP 1 4 Meer info
131261014 240 THERMOCOUPLE FIXING NUT 2 4 Meer info
250316521 246 HOB KNOB WHITE 9 1 Meer info
264440132 252 OVEN CIRCULATION BLOWER 18 1 Meer info
172100017 256 M8 NUT 1 2 Meer info
450300012 261 HANDLE BOTTOM PLASTIC 2 2 Meer info
263100015 263 EGO THERMOSTAT 551705303_280 HUAYI 285 C 16 1 Meer info
4431910130 328 G20_25_M BAR_4G_2.KW_NG KIT_ 8 1 Meer info
4431900160 328 G30-30 INJECTOR GR ( LPG ) 11 1 Meer info
219244015 338 1KW ARCELIK EFFICIENCY BURNER CAP 4 1 Meer info
219244016 339 2 KW ARCELIK EFFICIENCY BURNER CAP 5 2 Meer info
219244017 341 3KW ARCELIK EFFICIENCY BURNER CAP 8 1 Meer info
223244070 342 1KW ARCELIK EFFIENCY BURNER HEAD 7 1 Meer info
223244071 343 2KW ARCELIK EFFIENCY BURNER HEAD 8 2 Meer info
223910207 346 BURNER GROUP -1KW- 7 1 Meer info
223910204 347 BURNER GROUP -2KW- 8 2 Meer info
223910203 349 BURNER GROUP -3KW- 8 1 Meer info
431920084 350 0_50 INJECTOR (1 KW) 2 1 Meer info
431920089 350 INJECTOR NATURAL GAS ._1 KW_0211-072 2 1 Meer info
431920086 351 0_70 INJECTOR (2 KW) 2 2 Meer info
431920088 351 INJECTOR NATURAL GAS ._2 KW 2 2 Meer info
431920085 353 0.87 INJECTOR (3 KW) 2 1 Meer info
431920259 353 INJECTOR NG -2.9 KW 3 1 Meer info
415300073 368 WALL FIXING SHEET 4 1 Meer info
415300074 369 WALL FIXING SHEET 4 1 Meer info
265900012 374 OVEN LAMP 15 W-230 V 6 1 Meer info
265900026 374 OVEN LAMP 7 0 Meer info
265100022 375 OVEN LAMP GROUP 12 1 Meer info
410300308 376 PAN SUPPORT 16 2 Meer info
223900109 378 MUSLUK_SOURDI_0.51_Ø7_PROG+T.ELE 19 1 Meer info
223900110 379 MUSLUK_SOURDI_0.51_Ø7_PROG+T.ELE 19 2 Meer info
223900111 381 MUSLUK_SOURDI_0.51_Ø7_PROG+T.ELE 19 1 Meer info
221300001 384 FEEDING TUBE-REAR RIGHT 5 1 Meer info
221300002 385 FEEDING TUBE- FRONT RIGHT 5 1 Meer info
221300004 386 FEEDING TUBE.REAR LEFT 5 1 Meer info
221300007 387 FEEDING TUBE-FRONT LEFT DIJ TIMER 5 1 Meer info
150240067 400 END OF HOSE PLASTIC 1 1 Meer info
415300097 411 DECOR PANEL BOTTOM SHEET 4 1 Meer info
255300031 417 BURNER PLATE FIXING TAMPON 2 2 Meer info
415300088 452 GAS BURNER SUPPORT -4G 4 2 Meer info
250920069 460 CABLE TIE-BIG_M TYPE_A20 1 6 Meer info
165930011 475 SINGNAL LAMP_YELLOW 6 1 Meer info
210100513 533 OVEN FIXING CHAIN GR 8 1 Meer info
450920094 549 SWITCH BUTTON BODY 3 1 Meer info
450920099 550 LAMB BUTTON DECOR 3 1 Meer info
463920003 554 ON_OFF IGNITION SWITCH 6 1 Meer info
263410017 557 BODY BIMETAL THERMOSTAT ABNORMAL CONDITI 9 1 Meer info
255100015 566 SUPPORTING TAMPON FOR PAN SUPPORT 1 8 Meer info
258300133 583 TOP LID HINGE PLASTIC COVER RIGHT_BLACK 2 1 Meer info
258300134 583 TOP LID HINGE PLASTIC COVER LEFT_BLACK 2 1 Meer info
250300012 598 HINGE HOUSING LEFT 4 1 Meer info
242100039 599 GLASS TOP LID HINGE SPRING GROUP-LEFT. 6 1 Meer info
418300057 612 DRAWER FIXTION SHEET BLACK 7 2 Meer info
410300196 618 AIR CONDITION SHEET 14 1 Meer info
260100050 657 SAP CABLE GROUP 9 1 Meer info
223244072 775 3 KW ARCELIK EFFIENCY BURNER HEAD 9 1 Meer info
245100095 810 RAIL FIXING BEARING 2 2 Meer info
271100018 856 SABAF YAY SABITLEME VIDASI_WOK BUR_0400 1 4 Meer info
271100027 856 M4X8 OX_SPECIAL PLATED SCREW 1 4 Meer info
450300003 883 DOOR GR SIDE HINGE PLASTIC HOUSING_LEFT 4 1 Meer info
450300008 883 DOOR GR SIDE HINGE PLASTIC HOUSING_RIGHT 4 1 Meer info
410300304 884 FRONT DOOR OUTER GROUP 21 1 Meer info
263410018 889 thermal cutout 70 degrees 8 1 Meer info
210440105 902 THERMOSTAT BULB CLIP 5 1 Meer info
415300015 912 OVEN REAR SUPPORT SHEET 11 2 Meer info
255440116 916 FRONT DOOR STOPER PLASTIC 1 2 Meer info
215300006 944 REAR CONNECTION SHEET 5 2 Meer info
250300055 945 BACA ADAPTOR PLASTIGI _ELEKTRIKLI_60X60 5 1 Meer info
210441936 950 COOLING MOTOR PROPELLER 5 1 Meer info
217440195 950 TURBO MOTOR FAN BLADE 13 1 Meer info
215440434 1008 OVEN COOLING FAN MOUNTING SHEET 4 1 Meer info
215440258 1027 BI METAL HIT PROTECTION SHEET 2 1 Meer info
415300012 1087 CONTROL PANEL FIXING SHEET 4 2 Meer info
4431920051 1088 HOSE NOZZLE KIT 9 1 Meer info
258300040 1127 YELLOW SIGNAL LAMP HOLDER PLASTIC GR 5 1 Meer info
450300041 1334 TOP_DECOR CONNECTION PLASTIC_RIGHT 3 1 Meer info
450300040 1335 TOP_ DECOR CONNECTION PLASTIC_LEFT 3 1 Meer info
250440559 1351 Good timer steel CP connector plastic 2 1 Meer info
250400254 1518 Good timer steel CP display plastic 10 1 Meer info
272100001 1541 M 6 NUT- DIRECTION OF BOLD IS LEFT 1 1 Meer info
217300231 1888 BURNER PLATE FRONT FIXING SPRING 1 2 Meer info
Mode d'emploi (4.51 MB)
Handleiding (4.43 MB)
