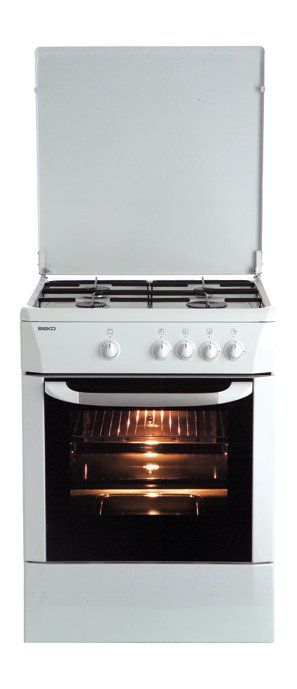

main product photo

CS61010 GEMENGD FORNUIS

Artikelnr: 115238
Referentienr: CS61010
Vergelijk

Productomschrijving

Conventionele oven
Meer informatie
Gewicht (Kg) 62
ArtRef CS61010
AsogemID 115238
MPN 7731488612
Merk BEKO
Soort Fornuis gemengd gasbranders/elektrische oven
ArtEAN 8690842731433
EXPLODED VIEWS
ONDERDELEN
Onderdeelnr Nr Omschrijving Prijscode Aantal Alternatief onderdeel
218111101 1 TOP LID_WHITE_ 21 1 Meer info
410110162 2 HINGE GROUP*RIGHT*SHEET TOP LID 8 1 Meer info
219111184 6 BURNER PLATE 21 1 Meer info
258110059 7 TOP LID STOPPER 1 2 Meer info
218943528 9 DECORATIVE CONTROL PANEL.. 15 1 Meer info
215920044 11 DOUBLE OVEN REAR WALL. 16 1 Meer info
218110318 12 SIDE WALL - WHITE 18 2 Meer info
250100057 14 FOOT GROUP. 3 4 Meer info
212100049 15 BOTTOM PLATE 14 1 Meer info
215100125 17 FRONT DOOR HINGE HOUSING 8 2 Meer info
166900015 19 TERMINAL BOX 7 1 Meer info
219131001 20 OVEN BODY 29 1 Meer info
291000026 21 OVEN BODY GLASS WOOL(SURROUNDED) 11 1 Meer info
291000025 22 OVEN BODY GLASS WOOL(BACK WALL) 9 1 Meer info
291000105 22 MAIN OVEN BODY GLASS WOOL(SURROUNDED) 9 1 Meer info
215100022 23 OVEN BODY REAR FIXING SHEET 10 1 Meer info
210131042 24 ELECTRICAL FLUE GROUP 11 1 Meer info
255131001 25 FLUE SEAL 3 1 Meer info
215100002 26 FLUE CLIP 1 1 Meer info
240100017 27 GRILL SHELF 13 1 Meer info
219100001 28 TRAY ENAMLED 18 1 Meer info
419900057 28 BAKING TRAY 15 1 Meer info
255100045 29 OVEN BODY SEAL... 11 1 Meer info
210110016 30 ELECTRICAL OVEN BACK SUPPORT 9 1 Meer info
215100175 33 DIFF LOWER DOOR HINGE 8 2 Meer info
242100014 35 SIDE WALL FIXING CLIP 1 2 Meer info
489920003 36 COUNTER WEIGHT 9 1 Meer info
215101112 39 LIVE WIRE PROTECTION SHEET 12 1 Meer info
290100110 40 FRONT DOOR INNER GLASS (3 RD) 13 1 Meer info
210110376 45 60_60 FRONT DOOR HINGE_SHORTER TYPE_ 12 2 Meer info
258100559 47 BEKO HANDLE - MAIN OVEN 16 1 Meer info
218110280 48 BOTTOM LID UPPER SHEET*WHITE* 19 1 Meer info
215100211 49 BOTTOM LID UPPER SHEET 5 2 Meer info
255100069 54 NOZZLE SEAL 2 1 Meer info
119100057 58 PAN ADAPTOR. 5 1 Meer info
268900035 62 SPARK PLUG 650 MM 5 3 Meer info
268900046 62 SPARK PLUG_REAR LEFT 380 MM 4 1 Meer info
210100194 67 MAIN GAS PIPE GROUP 15 1 Meer info
242900003 68 SPARK PLUG CLIPS 2 4 Meer info
268000001 70 GAS IGNITOR. 18 1 Meer info
255100034 72 NOZZLE SEAL... 2 2 Meer info
133900001 82 1_2 PLUG 4 1 Meer info
242100058 89 THERMOSTAT BULB CLIP 0.5 mm 2 2 Meer info
263900015 93 COMMUTATOR.. 13 1 Meer info
262900002 106 MAIN OVEN HEATING ELEMENT-230V 15 1 Meer info
262900030 107 GRILL HEATING ELEMENT. 19 1 Meer info
215131001 108 HEATING ELEMENT HOLDER SHEET 11 1 Meer info
260943520 118 SERVICE CABLE GROUP 16 1 Meer info
161100026 119 SUPPLY CORD 12 1 Meer info
458100085 122 BURNER PLATE_REAR LEFT_SUPPORT PLASTIC 1 1 Meer info
458100082 122 BURNER PLATE_REAR RIGHT_SUPPORT PLASTIC_ 1 1 Meer info
242100050 123 KNOB SPRING 1 4 Meer info
255900028 124 BURNER NOZZLE SEAL 1 KW - 0690 1 1 Meer info
255900029 124 BURNER NOZZLE SEAL 2 KW - 0690 2 2 Meer info
255900030 124 BURNER NOZZLE SEAL 3 KW - 0690 3 1 Meer info
258100034 164 SPECIAL STOPPER 1 2 Meer info
415100017 165 Q 16 TAP CONNECTING PIPE CLIP 1 4 Meer info
250944456 246 OVEN THERMOSTAT KNOB BOTTOM DECOR WHITE 3 1 Meer info
263100015 263 EGO THERMOSTAT 551705303_280 HUAYI 285 C 16 1 Meer info
419920278 338 BURNER CUP 1 KW 6 1 Meer info
419920279 339 BURNER CUP 2 KW 7 2 Meer info
419920280 341 BURNER CUP 3 KW 9 1 Meer info
423920044 342 BURNER HEAD 1 KW_SABAF 8 1 Meer info
423920045 343 BURNER HEAD 2 KW_SABAF 9 2 Meer info
423920046 345 BURNER HEAD 3 KW_SABAF 11 1 Meer info
223910020 346 BURNER GROUP -1KW- 9 1 Meer info
223910019 347 BURNER GROUP -2KW- 10 2 Meer info
223910018 349 BURNER GROUP -3KW- 11 1 Meer info
431900027 350 SABAF INJ G20-20MBAR 1KW_M072 3 1 Meer info
431920052 350 SABAF INJ G30_28-30BAR 1KW_M50 3 1 Meer info
431900026 351 SABAF INJ G20-20MBAR 2KW_M103 3 2 Meer info
431920051 351 SABAF-BRAND ENJ G30.28-30 2.XKW_M72 3 2 Meer info
431900028 353 SABAF INJ G20-20MBAR 3KW_M115 3 1 Meer info
431920050 353 G_30_SABAF_ENJ_LPG_2.9_KW 3 1 Meer info
242100047 363 TAP SPRING 1 2 Meer info
250944454 365 TAP KNOB DECOR 3 4 Meer info
250910094 367 TAP KNOB.. 4 6 Meer info
242100057 370 BURNER PLATE FRONT FIXING SPRING 2 2 Meer info
265900012 374 OVEN LAMP 15 W-230 V 6 1 Meer info
265100022 375 OVEN LAMP GROUP 12 1 Meer info
210110449 376 CAST IRON PAN SUPPORT GROUP (RIGHT_LEFT) 15 2 Meer info
231900059 378 GAS TAP_1 KW_. 12 1 Meer info
231900060 379 GAS TAP_2 KW_. 12 2 Meer info
231900062 381 GAS TAP_2_5 KW_.. 12 1 Meer info
221100073 384 FEEDING TUBE(REAR RIGHT) 5 1 Meer info
221100074 385 FEEDING TUBE(FRONT RIGHT) 5 1 Meer info
221100076 386 FEEDING TUBE-REAR LEFT 5 1 Meer info
221100075 387 FEEDING TUBE-FRONT LEFT 6 1 Meer info
255100064 417 WARMER DRAWER STOPPER 2 2 Meer info
218110284 450 DECORATIVE PANEL BOTTOM SHEET.. 9 1 Meer info
210900015 463 FRAME GROUP (LEFT) 13 1 Meer info
210900016 464 FRAME GROUP (RIGHT) 13 1 Meer info
218100144 473 BURNER PLATE REAR FIXING SHEET-RIGHT 5 1 Meer info
218100145 474 BURNER PLATE REAR FIXING SHEET-LEFT 5 1 Meer info
165955710 475 SINGNAL LAMP 400MM YELLOW 5 1 Meer info
255100026 541 BURNER PLATE FIXING TAMPON*WHITE* 1 2 Meer info
450920045 549 SWITCH BUTTON BODY 1 1 Meer info
450920048 550 SWITCH BUTTON DECOR 1 1 Meer info
463920003 554 ON_OFF IGNITION SWITCH 6 1 Meer info
410110158 598 HINGE GROUP*LEFT*SHEET TOP LID 8 1 Meer info
250944499 635 COMMUTATOR KNOB DECOR 3 1 Meer info
260100042 657 SAP CABLE GROUP 9 1 Meer info
170100017 664 SCREW 3.9 X 9,5 YSB 1 2 Meer info
215100176 681 DIFF LOWER DOOR HINGE BEARING (RIGHT) 2 2 Meer info
210110377 686 FRONT DOOR INNER GROUP. 25 1 Meer info
210100196 735 FRONT DOOR OUTER GROUP. 22 1 Meer info
210110544 898 THERMAL CUT-OUT+SHEET+SCREW GROUP 9 1 Meer info
Mode d'emploi (608.01 kB)
Handleiding (549.72 kB)
